راهنمای جعبه فیوز نیسان رونیز برای رانندگانی اهمیت دارد که با مشکلاتی مانند خاموش شدن چراغ‌ها، از کار افتادن بوق، خرابی برفپاککن، قطع شدن سیستم صوتی یا اختلال در تجهیزات برقی خودرو مواجه می‌شوند.
جعبه فیوز یکی از بخش‌های مهم سیستم برق خودرو است و وظیفه دارد از مدارهای الکتریکی در برابر جریان بیش از حد و اتصال کوتاه محافظت کند. هنگامی که جریان یک مدار از حد مجاز بیشتر شود، فیوز می‌سوزد و با قطع جریان، از آسیب بیشتر به سیم‌کشی و قطعات برقی جلوگیری می‌کند.
در این مقاله، جعبه فیوز نیسان رونیز با موتور VG33E را بررسی می‌کنیم. ابتدا محل قرارگیری جعبه‌های فیوز و تفاوت کاربرد آن‌ها را توضیح می‌دهیم، سپس جدول فیوزهای داخل کابین و محفظه موتور، روش تشخیص فیوز سوخته، نحوه تعویض ایمن و نکات مهم عیب‌یابی سیستم برق خودرو را بررسی خواهیم کرد.
توجه: شماره فیوزها و کاربرد برخی مدارها ممکن است با توجه به سال تولید، نوع تجهیزات و بازار عرضه متفاوت باشد. بنابراین قبل از تعویض هر فیوز، اطلاعات درج‌شده روی درپوش جعبه فیوز خودروی خود را با جدول زیر تطبیق دهید.
جعبه فیوز نیسان رونیز چه وظیفه‌ای دارد؟
جعبه فیوز مانند یک بخش حفاظتی در سیستم برق خودرو عمل می‌کند. هر مدار الکتریکی برای کارکرد صحیح به جریان مشخصی نیاز دارد و فیوز از عبور جریان بیش از حد در آن مدار جلوگیری می‌کند. اگر اتصال کوتاه یا خرابی یک قطعه باعث افزایش جریان شود، فیوز ممکن است بسوزد و مدار را قطع کند.
در نیسان رونیز، مدارهای مختلفی مانند چراغ‌های جلو، چراغ‌های راهنما، سیستم تهویه، بخاری، سیستم صوتی، پمپ بنزین، سیستم مدیریت موتور، شیشه‌بالابرها، قفل مرکزی، سیستم چهارچرخ محرک و تجهیزات ایمنی از طریق فیوزها و رله‌ها محافظت می‌شوند.
به همین دلیل، زمانی که یکی از تجهیزات برقی خودرو از کار می‌افتد، بررسی فیوز مربوط به آن می‌تواند یکی از مراحل اولیه عیب‌یابی باشد. البته خرابی فیوز تنها دلیل از کار افتادن یک قطعه نیست و در صورت سالم بودن فیوز، باید رله، سیم‌کشی، سوکت، کلید و خود قطعه نیز بررسی شود.
اگر برای تعمیر سیستم برق یا سایر بخش‌های خودرو به قطعه نیاز دارید، می‌توانید لوازم یدکی نیسان رونیز را در دسته‌بندی مربوطه فروشگاه یدکی دارم بررسی کنید.
نیسان رونیز چند جعبه فیوز دارد؟
در ساختار برقی نیسان رونیز، سیستم فیوز و رله در سه بخش اصلی قرار دارد: جعبه فیوز داخل کابین، جعبه فیوز و رله محفظه موتور و جعبه رله داخل کابین. هر کدام از این بخش‌ها وظایف متفاوتی دارند و مدارهای مختلفی را تحت پوشش قرار می‌دهند.
۱. جعبه فیوز داخل کابین

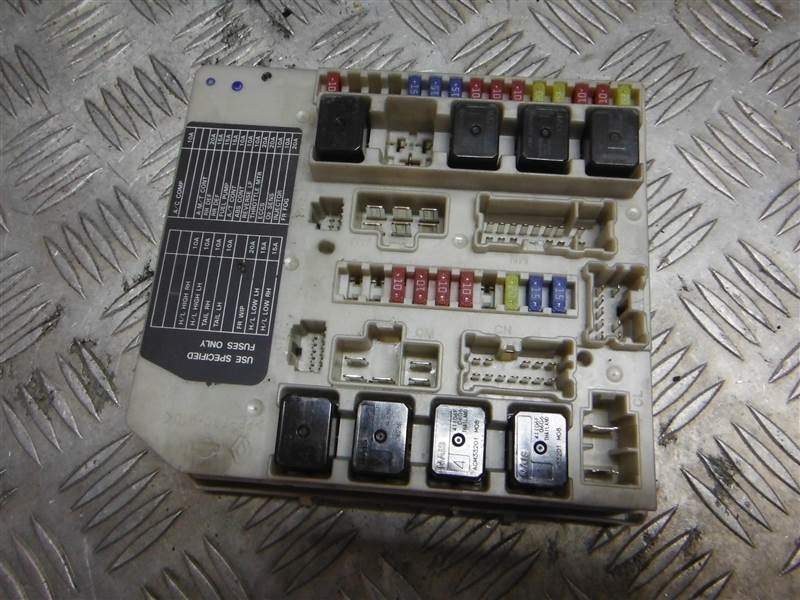

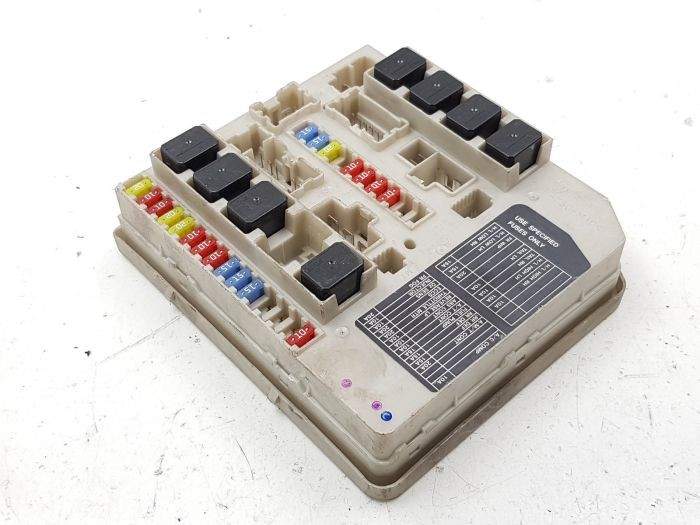

جعبه فیوز داخل کابین، فیوزهای مربوط به بسیاری از تجهیزات داخلی و مدارهای کنترلی خودرو را شامل می‌شود. سیستم‌هایی مانند پمپ بنزین، راهنما، سیستم صوتی، فندک، بخاری، کولر، برفپاککن، سیستم ABS، ایربگ، شیشه‌بالابر و بخشی از مدارهای مدیریت موتور در این بخش قرار دارند.
۲. جعبه فیوز محفظه موتور

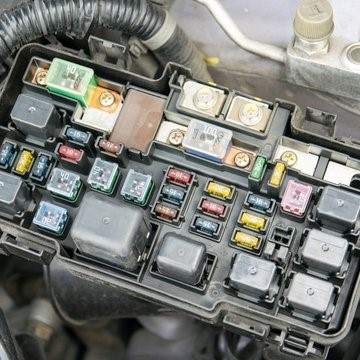

جعبه فیوز محفظه موتور شامل فیوزهای اصلی‌تر و مدارهای مرتبط با برق موتور و تجهیزات بیرونی خودرو است. در این بخش، مدارهایی مانند سیستم شارژ، چراغ‌های جلو، چراغ مهشکن، بوق، سیستم صوتی، برق کمکی، ABS، سوئیچ احتراق و شیشه‌بالابرها توسط فیوزها و رله‌های مختلف محافظت می‌شوند.
۳. جعبه رله داخل کابین
در کنار جعبه فیوز داخل کابین، یک بخش جداگانه برای رله‌ها وجود دارد. رله‌ها وظیفه قطع و وصل جریان مدارهای مختلف را بر عهده دارند و خرابی آن‌ها می‌تواند باعث از کار افتادن یک یا چند تجهیز برقی شود.
محل دقیق جعبه فیوز و شکل درپوش آن ممکن است با توجه به سال تولید و تجهیزات خودرو متفاوت باشد. برای شناسایی دقیق فیوزها، همیشه نقشه روی درپوش جعبه فیوز خودرو را بررسی کنید.
جدول فیوزهای داخل کابین نیسان رونیز
جداول و تصاویر ما در این مقاله از سایت startmycar اقتباس شده است.
جدول زیر بر اساس اطلاعات فنی سیستم برق رونیز با موتور VG33E تنظیم شده است. نوع فیوزهای این بخش MINI است و آمپر هر فیوز در ستون مربوطه درج شده است. برخی مدارها در نسخه‌های مختلف خودرو ممکن است تفاوت داشته باشند.
| نوع فیوز | آمپر | شماره | کاربرد فیوز |
|---|---|---|---|
| MINI | 15A | 1 | رله پمپ بنزین. |
| MINI | 7.5A | 2 | کلید فلاشر. |
| MINI | 10A | 3 | انژکتورها. |
| MINI | 10A | 5 | مدارهای کنترل ترمز، سیستم ضدسرقت، گرم‌کن شیشه عقب و برخی مدارهای کنترلی خودرو. |
| MINI | 20A | 6 | موتور برفپاککن جلو، موتور شیشهشوی جلو، کنترل تهویه و کلید برفپاککن. |
| MINI | 7.5A | 7 | واحد کنترل موتور ECM و سیستم کنترل چراغ‌های روز. |
| MINI | 10A | 8 | سیستم ABS و سوئیچ فشار. |
| MINI | 10A | 9 | واحد تشخیص سیستم ایربگ. |
| MINI | 10A | 10 | سیستم ABS. |
| MINI | 10A | 11 | صفحه آمپر، مدار چهارچرخ محرک، چراغ دنده عقب، سوئیچ وضعیت انتقال نیرو و سوکت عیب‌یابی. |
| MINI | 10A | 12 | سوئیچ وضعیت پارک و خلاص و واحد کنترل گیربکس. |
| MINI | 10A | 13 | واحد کنترل موتور ECM و برخی شیرها و عملگرهای مرتبط با سیستم مدیریت موتور. |
| MINI | 15A | 14 | سنسور اکسیژن گرم‌شونده. |
| MINI | 10A | 15 | شیر کنترل دور آرام و سنسور موقعیت دریچه گاز. |
| MINI | 10A | 17 | کلید فلاشر. |
| MINI | 10A | 18 | سیستم صوتی و کلید تنظیم آینه‌های جانبی. |
| MINI | 15A | 19 | موتور دمنده بخاری و سیستم تهویه. |
| MINI | 7.5A | 20 | سیستم ضدسرقت و برخی مدارهای کنترلی خودرو. |
| MINI | 20A | 22 | کلید چراغ ترمز در نسخه چهاردر. |
| MINI | 15A | 23 | فندک. |
| MINI | 15A | 24 | موتور دمنده بخاری و سیستم تهویه. |
| MINI | 20A | 25 | رله گرم‌کن شیشه عقب. |
| MINI | 7.5A | 26 | سوکت عیب‌یابی، چراغ نقشه، چراغ داخل کابین و برخی مدارهای کنترلی. |
| MINI | 10A | 27 | واحد کنترل موتور ECM و رله ECM. |
| MINI | 7.5A | 28 | صفحه آمپر، سوئیچ اصلی، چراغ نشانگر سیستم امنیتی و واحد کنترل گیربکس. |
| MINI | 7.5A | 29 | فیوز یدکی. |
| MINI | 10A | 30 | فیوز یدکی. |
| MINI | 15A | 31 | فیوز یدکی. |
| MINI | 20A | 32 | فیوز یدکی. |
توجه: در برخی جداول فنی ممکن است شماره یا کاربرد بعضی فیوزها با توجه به سال تولید و تجهیزات خودرو متفاوت باشد. بنابراین پیش از تعویض، شماره و آمپر فیوز را با نقشه روی درپوش جعبه فیوز رونیز خود تطبیق دهید.
رله‌های جعبه فیوز داخل کابین
در کنار فیوزهای داخل کابین، چند رله نیز در بخش رله خودرو قرار دارند. رله‌ها وظیفه قطع و وصل جریان مدارهای مختلف را بر عهده دارند و خرابی آن‌ها ممکن است باعث از کار افتادن یک یا چند تجهیز برقی شود.
| کد رله | کاربرد |
|---|---|
| R1 | رله تجهیزات جانبی. |
| R2 | رله موتور دمنده بخاری. |
| R3 | رله مدار احتراق. |
در جدول منبع، ابزار مخصوص بیرون کشیدن فیوز نیز معرفی شده است. استفاده از ابزار مناسب برای خارج کردن فیوز می‌تواند احتمال آسیب به پایه‌های جعبه فیوز را کاهش دهد.
جدول فیوزهای محفظه موتور نیسان رونیز
جداول و تصاویر ما در این مقاله از سایت startmycar اقتباس شده است.
جعبه فیوز محفظه موتور، مدارهای اصلی برق خودرو و برخی تجهیزات مهم موتور و روشنایی را پوشش می‌دهد. در این بخش، علاوه بر فیوزهای MINI، فیوزهای بزرگ‌تر از نوع FLM و FMX/JCase نیز وجود دارند.
| نوع فیوز | کد | آمپر | کاربرد |
|---|---|---|---|
| MINI | 29 | 7.5A | رله کولر و مدار کنترل چراغ‌های روز. |
| MINI | 31 | 20A | برق کمکی. |
| MINI | 32 | 15A | رله بوق. |
| MINI | 33 | 20A | تقویت‌کننده سیستم صوتی. |
| MINI | 35 | 7.5A | رله سیستم تهویه مطبوع. |
| MINI | 36 | 7.5A | سیستم شارژ و ژنراتور. |
| MINI | 37 | 15A | چراغ جلوی سمت راست، کلید چراغ‌ها، سیستم چراغ روز و رله سیستم امنیتی. |
| MINI | 38 | 15A | چراغ جلوی سمت چپ، کلید چراغ‌ها، سیستم چراغ روز و نشانگر نوربالا. |
| MINI | 39 | 15A | کلید چراغ‌ها، چراغ‌های کوچک و چراغ پلاک. |
| MINI | 40 | 15A | رله چراغ‌های مهشکن جلو. |
| MINI | 41 | 15A | سیستم صوتی. |
| MINI | 42 | 20A | سوکت برق جلو. |
| FLM | A | 120A | سیستم شارژ و ژنراتور و توزیع برق برخی مدارهای اصلی خودرو. |
| FMX/JCase | C | 30A | سیستم ترمز ضدقفل ABS. |
| FMX/JCase | D | 40A | سیستم ترمز ضدقفل ABS. |
| FMX/JCase | E | 40A | سوئیچ احتراق. |
| FMX/JCase | F | 40A | سیستم امنیتی و رله شیشه‌بالابرهای برقی. |
| FMX/JCase | G | 20A | برق کمکی. |
| FLM | J | 80A | رله تجهیزات جانبی، رله احتراق، رله دمنده بخاری و مدارهای اصلی مرتبط. |
نکته درباره فیوزهای محفظه موتور: آمپر برخی فیوزهای اصلی در نسخه‌های مختلف D22 و با توجه به سال تولید و تجهیزات خودرو متفاوت است. برای رونیز، تطبیق جدول با نقشه روی درپوش جعبه فیوز خودرو ضروری است.
رله‌های جعبه فیوز محفظه موتور نیسان رونیز
| کد رله | کاربرد |
|---|---|
| R1 | رله چراغ‌های مهشکن جلو. |
| R2 | رله سیستم امنیتی خودرو. |
| R3 | رله سیستم تهویه مطبوع. |
| R4 | رله بوق. |
| R5 | رله مدار کلاچ یا وضعیت پارک و خلاص، بسته به نوع گیربکس. |
فیوزهای مهم نیسان رونیز برای عیب‌یابی سریع
برای عیب‌یابی اولیه، می‌توان از جدول زیر برای پیدا کردن برخی فیوزهای مرتبط با تجهیزات پرکاربرد استفاده کرد. این جدول فقط راهنمای اولیه است و باید با مشخصات خودروی شما تطبیق داده شود.
| قطعه یا سیستم | شماره یا کد فیوز | آمپر |
|---|---|---|
| پمپ بنزین | فیوز ۱ داخل کابین | ۱۵ آمپر |
| برفپاککن و شیشهشوی جلو | فیوز ۶ داخل کابین | ۲۰ آمپر |
| فندک | فیوز ۲۳ داخل کابین | ۱۵ آمپر |
| سیستم صوتی | فیوز ۱۸ داخل کابین و فیوز ۳۳ یا ۴۱ محفظه موتور، بسته به مدار | ۱۰ یا ۲۰ آمپر |
| سیستم شارژ | فیوز ۳۶ و فیوز اصلی A محفظه موتور | ۷.۵ و ۱۲۰ آمپر |
| چراغ‌های جلو | فیوزهای ۳۷ و ۳۸ محفظه موتور | ۱۵ آمپر |
| چراغ مهشکن جلو | فیوز ۴۰ محفظه موتور | ۱۵ آمپر |
| سیستم ABS | فیوز C و D محفظه موتور و فیوزهای ۸ و ۱۰ داخل کابین | ۳۰ یا ۴۰ آمپر |
| سیستم تهویه و کولر | فیوز ۱۹ و ۲۴ داخل کابین و فیوزهای ۲۹ و ۳۵ محفظه موتور | ۷.۵ یا ۱۵ آمپر |
| بوق | فیوز ۳۲ محفظه موتور | ۱۵ آمپر |
چگونه فیوز سوخته نیسان رونیز را تشخیص دهیم؟
وقتی یکی از تجهیزات برقی خودرو از کار می‌افتد، ابتدا باید بررسی کنید که آیا فیوز مربوط به آن مدار سوخته است یا خیر. برای این کار، خودرو را خاموش کنید و طبق نقشه روی درپوش، فیوز مربوط به قطعه معیوب را پیدا کنید.
در فیوزهای معمولی، یک نوار فلزی در قسمت داخلی وجود دارد. اگر این نوار قطع شده باشد یا آثار سوختگی و تغییر رنگ روی آن مشاهده شود، احتمال سوختن فیوز وجود دارد. بااین‌حال، بررسی ظاهری همیشه کافی نیست و برای اطمینان بیشتر می‌توان از مولتیمتر استفاده کرد.
برای تست فیوز با مولتیمتر، بهتر است فیوز را از جای خود خارج کنید و خودرو خاموش باشد. در حالت تست پیوستگی، فیوز سالم باید مسیر الکتریکی پیوسته داشته باشد؛ اما فیوز سوخته معمولاً پیوستگی نشان نمی‌دهد.
اگر فیوز سالم بود ولی قطعه همچنان کار نمی‌کرد، باید رله، کلید، سیم‌کشی، سوکت، اتصال بدنه و خود قطعه مصرف‌کننده بررسی شوند. برای مثال، از کار افتادن برفپاککن همیشه به معنی سوختن فیوز نیست و ممکن است موتور برفپاککن یا کلید آن دچار مشکل شده باشد.
روش تعویض ایمن فیوز در نیسان رونیز
تعویض فیوز کار نسبتاً ساده‌ای است، اما باید با دقت انجام شود. پیش از شروع، خودرو را خاموش کنید، سوئیچ را خارج کنید و مطمئن شوید تجهیزات برقی خاموش هستند.
- خودرو را در محل امن متوقف کنید.
- موتور را خاموش کرده و سوئیچ را از خودرو خارج کنید.
- فیوز مربوط به مدار معیوب را با استفاده از نقشه پیدا کنید.
- فیوز را با انبرک مخصوص یا ابزار مناسب بیرون بیاورید.
- نوع و آمپر فیوز جدید را با فیوز قبلی تطبیق دهید.
- فیوز جدید را در جایگاه درست قرار دهید.
- خودرو را روشن کنید و عملکرد قطعه را بررسی کنید.
اگر فیوز ۱۰ آمپر سوخته است، نباید آن را با فیوز ۱۵ یا ۲۰ آمپر جایگزین کنید. استفاده از فیوز با آمپر بالاتر می‌تواند باعث گرم‌شدن بیش از حد سیم‌کشی و افزایش خطر آسیب به سیستم برق خودرو شود.
اگر فیوز جدید دوباره سوخت چه کاری انجام دهیم؟
اگر فیوز جدید بلافاصله یا مدت کوتاهی پس از تعویض دوباره بسوزد، احتمال دارد در مدار مربوطه اتصال کوتاه یا خرابی یکی از قطعات وجود داشته باشد. آسیب سیم‌کشی، رطوبت در سوکت‌ها، خرابی رله یا معیوب بودن مصرف‌کننده برقی از دلایل احتمالی این مشکل هستند.
در چنین شرایطی، از تعویض مکرر فیوز خودداری کنید و هرگز به جای فیوز از سیم استفاده نکنید. بهتر است مدار توسط متخصص برق خودرو بررسی شود تا علت اصلی سوختن فیوز مشخص شود.
نکات مهم برای نگهداری جعبه فیوز نیسان رونیز
- به‌صورت دوره‌ای وضعیت جعبه فیوز و درپوش آن را بررسی کنید.
- از ورود آب و رطوبت به محفظه فیوز جلوگیری کنید.
- وجود آثار سوختگی، ذوب‌شدن پلاستیک یا تغییر رنگ پایه‌ها را جدی بگیرید.
- چند فیوز یدکی با آمپرهای پرکاربرد و متناسب با خودرو همراه داشته باشید.
- از نصب تجهیزات برقی غیراصولی و سیم‌کشی بدون محافظ مناسب خودداری کنید.
- اگر یک فیوز به‌طور مکرر می‌سوزد، علت اصلی خرابی را بررسی کنید.
- برای تعویض فیوز، همیشه از نوع و آمپر توصیه‌شده استفاده کنید.
سؤالات متداول درباره جعبه فیوز نیسان رونیز
نیسان رونیز چند جعبه فیوز دارد؟
سیستم فیوز و رله نیسان رونیز در سه بخش اصلی قرار دارد: جعبه فیوز داخل کابین، جعبه فیوز محفظه موتور و بخش رله داخل کابین. جعبه داخل کابین بیشتر مدارهای تجهیزات داخلی و کنترلی را پوشش می‌دهد و بخش محفظه موتور شامل مدارهای اصلی برق، سیستم شارژ، چراغ‌ها، ABS و تجهیزات مرتبط با موتور است.
فیوز فندک نیسان رونیز کدام است؟
در جدول جعبه فیوز داخل کابین، فیوز شماره ۲۳ با آمپر ۱۵ برای فندک معرفی شده است. بااین‌حال، برای اطمینان از تطابق با خودروی خود، نقشه روی درپوش جعبه فیوز را بررسی کنید.
فیوز برفپاککن نیسان رونیز کدام است؟
در جدول مورد بررسی، فیوز شماره ۶ داخل کابین با آمپر ۲۰ برای موتور برفپاککن و شیشهشوی جلو معرفی شده است. اگر برفپاککن کار نمی‌کند، علاوه بر فیوز، کلید، موتور، سوکت و سیم‌کشی نیز باید بررسی شوند.
فیوز پمپ بنزین نیسان رونیز کدام است؟
در جدول جعبه فیوز داخل کابین، فیوز شماره ۱ با آمپر ۱۵ به رله پمپ بنزین مربوط است. اگر خودرو روشن نمی‌شود، علاوه بر این فیوز، رله پمپ بنزین، برق‌رسانی، خود پمپ و سایر بخش‌های سیستم سوخت‌رسانی نیز باید بررسی شوند.
چرا فیوز نیسان رونیز دوباره می‌سوزد؟
سوختن دوباره فیوز می‌تواند به دلیل اتصال کوتاه، خرابی قطعه برقی، مشکل در رله، آسیب سیم‌کشی یا نفوذ رطوبت باشد. در این شرایط بهتر است به جای تعویض مکرر فیوز، مدار توسط متخصص برق خودرو بررسی شود.
آیا می‌توان به جای فیوز سوخته از فیوز با آمپر بالاتر استفاده کرد؟
خیر. استفاده از فیوز با آمپر بالاتر از مقدار توصیه‌شده می‌تواند خطر گرم‌شدن بیش از حد سیم‌کشی و آسیب به قطعات برقی را افزایش دهد. همیشه از فیوزی با نوع و آمپر مناسب استفاده کنید.
خرید لوازم یدکی و قطعات برقی نیسان رونیز
اگر پس از بررسی فیوز متوجه شدید که مشکل از یک قطعه برقی، رله، سیستم شارژ یا بخش دیگری از خودرو است، باید قطعه جایگزین با مشخصات فنی مناسب انتخاب شود. برای مشاهده محصولات مرتبط با سیستم برق و موتور، می‌توانید به دسته‌بندی قطعات برقی و موتوری نیسان رونیز در فروشگاه یدکی دارم مراجعه کنید.
همچنین اگر به دنبال قطعات مربوط به بخش‌های مختلف خودرو هستید مثل جعبه فیوز رونیز اصلی، دسته‌بندی تمام لوازم یدکی نیسان رونیز می‌تواند نقطه شروع مناسبی برای بررسی محصولات مرتبط باشد.
جمع‌بندی
جعبه فیوز نیسان رونیز با موتور VG33E یکی از بخش‌های مهم سیستم برق خودرو است و از مدارهای مختلفی مانند چراغ‌ها، سیستم صوتی، فندک، برفپاککن، سیستم تهویه، ABS، سیستم شارژ، پمپ بنزین و مدیریت موتور محافظت می‌کند. آشنایی با محل جعبه فیوز و کاربرد هر فیوز می‌تواند به عیب‌یابی اولیه مشکلات برقی کمک کند.
در این مقاله، جدول فیوزهای داخل کابین و محفظه موتور بر اساس ساختار فنی D22 و موتور VG33E بررسی شد. بااین‌حال، به دلیل تفاوت احتمالی میان سال‌های تولید و تجهیزات خودرو، همیشه باید شماره و آمپر فیوز را با نقشه روی درپوش جعبه فیوز خودروی خود تطبیق دهید.
اگر فیوز دوباره می‌سوزد، چند سیستم برقی هم‌زمان از کار می‌افتند یا آثار سوختگی و ذوب‌شدن در جعبه فیوز مشاهده می‌شود، بهتر است بررسی سیستم برق را به متخصص بسپارید. استفاده از فیوز مناسب و تعمیر اصولی می‌تواند از آسیب‌های جدی‌تر به سیم‌کشی و تجهیزات الکتریکی خودرو جلوگیری کند.
