راهنمای جعبه فیوز نیسان پیکاپ برای تمام رانندگانی که با مشکلاتی نظیر خاموش شدن ناگهانی چراغ‌ها، از کار افتادن بوق، خرابی برف‌پاک‌کن، قطع شدن سیستم صوتی یا اختلال در عملکرد تجهیزات برقی مواجه می‌شوند، اهمیت بسیار زیادی دارد.
جعبه فیوز به‌عنوان قلب حفاظتی سیستم الکتریکی خودرو، وظیفه دارد از مدارهای مختلف در برابر جریان بیش از حد و اتصال کوتاه محافظت کند. زمانی که شدت جریان در یک مدار از حد مجاز فراتر برود، فیوز می‌سوزد تا با قطع به موقع جریان، از ذوب شدن سیم‌کشی و آسیب به قطعات گران‌قیمت برقی جلوگیری کند.
در این مقاله جامع، جعبه فیوز نیسان پیکاپ D22 (با موتور بنزینی KA24DE و اشاره به نسخه دیزلی) را به‌طور کامل بررسی می‌کنیم. ابتدا محل قرارگیری جعبه‌ها و تفکیک وظایف آن‌ها را شرح می‌دهیم، سپس جدول دقیق آمپراژ و شماره فیوزهای داخل کابین و محفظه موتور، روش تشخیص فیوز سوخته و نکات ایمنی تعویض را ارائه خواهیم کرد.
نکته مهم: شماره فیوزها و مشخصات برخی مدارها ممکن است با توجه به سال تولید، تیپ خودرو و بازار عرضه تفاوت‌های جزئی داشته باشند. همیشه پیش از تعویض، اطلاعات درج‌شده روی درپوش جعبه فیوز خودروی خود را با جداول زیر تطبیق دهید.
جعبه فیوز نیسان پیکاپ چه وظیفه‌ای دارد؟
سیستم برق خودرو از مدارهای متعدد با نیازهای جریانی متفاوت تشکیل شده است. جعبه فیوز مانع عبور جریان‌های مخرب و غیرمجاز می‌شود. اگر اتصال کوتاه یا نوسان شدید در مدار رخ دهد، عنصر ذوب‌شونده فیوز عمل کرده و مدار را سریعاً باز می‌کند.
در نیسان پیکاپ، بخش‌های حیاتی نظیر چراغ‌های جلو و راهنما، سیستم تهویه، کولر و بخاری، سیستم صوتی، پمپ بنزین، واحد کنترل موتور (ECU)، شیشه‌بالابرها، قفل مرکزی و سیستم‌های ایمنی از طریق فیوزها و رله‌ها تغذیه و محافظت می‌شوند.
بنابراین هنگام بروز هرگونه اختلال برقی، اولین و سریع‌ترین قدم، بررسی فیوز مربوطه است. البته توجه داشته باشید که سالم بودن فیوز به معنای عدم وجود مشکل در خود قطعه، کلیدها، سوکت‌ها یا سیم‌کشی نخواهد بود.
چنانچه برای تعمیرات برقی یا فنی خودرو به قطعات یدکی اصلی نیاز دارید، می‌توانید انواع لوازم یدکی نیسان پیکاپ را با ضمانت اصالت از فروشگاه یدکی دارم تهیه نمایید.
نیسان پیکاپ چند جعبه فیوز دارد؟
سیستم توزیع برق نیسان پیکاپ D22 شامل دو بخش اصلی و مجزا است:
۱. جعبه فیوز داخل کابین (اتاق)
این جعبه فیوز عموماً زیر داشبورد و در سمت راننده قرار دارد. مسئولیت محافظت از تجهیزات رفاهی، صوتی، سیستم‌های روشنایی داخلی، فندک، بخاری، شیشه‌بالابر، قفل مرکزی و برخی مدارهای کنترلی کم‌مصرف بر عهده این بخش است.
۲. جعبه فیوز محفظه موتور (زیر کاپوت)
این جعبه فیوز در کنار باتری یا گلگیر داخل محفظه موتور تعبیه شده و شامل فیوزهای اصلی (با آمپراژ بالا) و رله‌های قدرتمند است. مدارهایی چون توزیع اصلی برق باتری، سوئیچ استارت، سیستم ترمز ABS، فن خنک‌کننده، چراغ‌های اصلی و سیستم شارژ از این نقطه تغذیه می‌شوند.
جدول فیوزهای داخل کابین نیسان پیکاپ

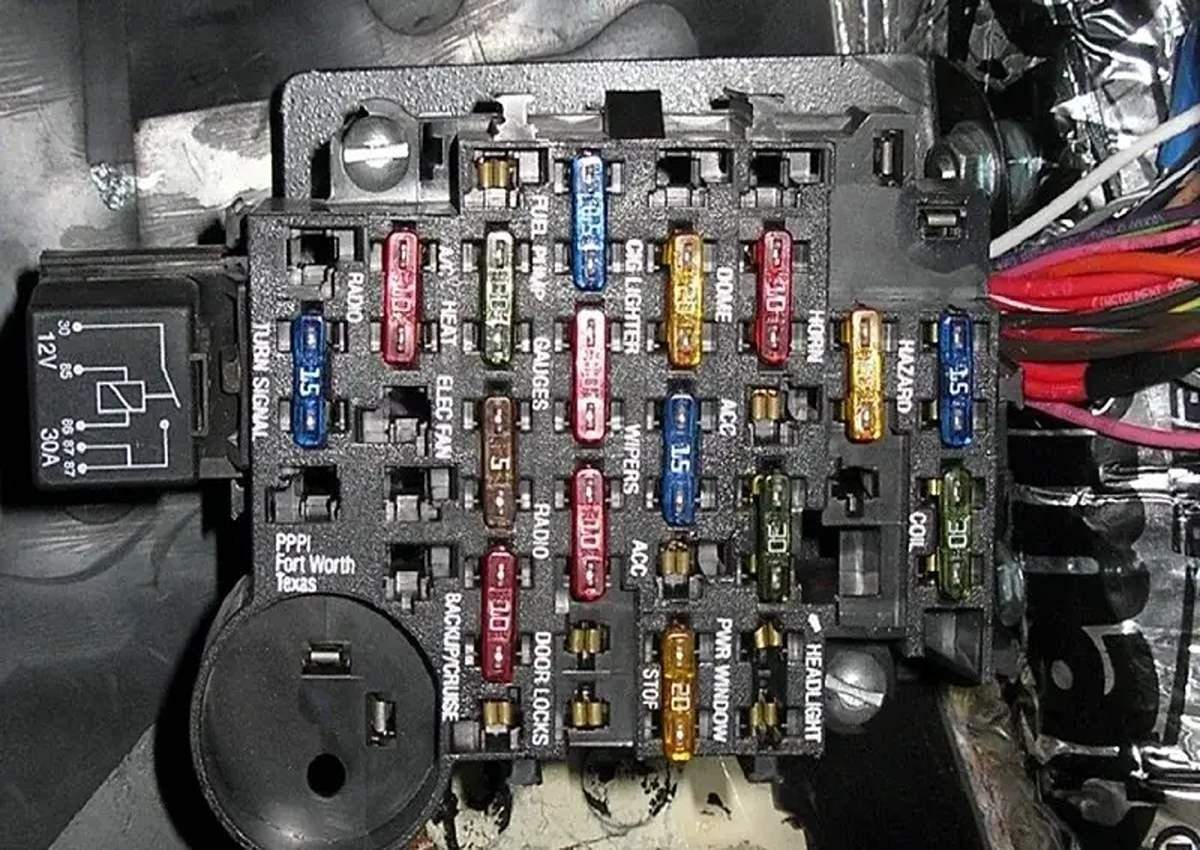

راهنمای تصویری پایه فیوزهای داخل اتاق نیسان پیکاپ
فیوزهای به‌کاررفته در داخل کابین از نوع استاندارد MINI هستند. جدول زیر کاربرد دقیق هر شماره فیوز را مشخص می‌کند:
| شماره | نوع فیوز | شدت جریان (آمپر) | تجهیزات و مدار تحت پوشش |
|---|---|---|---|
| ۱ | MINI | 20A | گرم‌کن شیشه عقب (Defogger) |
| ۲ | MINI | 10A | سیستم ترمز ضدقفل (ABS) و چراغ‌های ترمز (استپ) |
| ۳ | MINI | 10A | چراغ‌های سقفی و روشنایی داخلی کابین، چراغ مه‌شکن (در صورت وجود) |
| ۵ | MINI | 10A | چراغ‌های راهنما و فلاشر اضطراری |
| ۶ | MINI | 10A | سیستم تهویه، ضدسرقت، آنتن برقی، گیربکس اتوماتیک، ساعت، سوکت عیب‌یابی (OBD)، ایموبلایزر، جلوآمپر و قفل مرکزی |
| ۷ | MINI | 10A | سیستم صوتی (ضبط) و تغذیه آنتن |
| ۸ | MINI | 10A | گرم‌کن صندلی‌ها (در نسخه‌های سفارشی) |
| ۱۰ | MINI | 10A | مدار رزرو/پشتیبان راهنما و فلاشر |
| ۱۱ | MINI | 10A | ایربگ (SRS)، سیستم شارژ، چراغ دنده عقب، جلوآمپر، ایموبلایزر و سنسور سرعت خودرو (VSS) |
| ۱۲ | MINI | 10A | کنترل ABS، بوق، سوکت عیب‌یابی، چراغ‌های اصلی، شیشه‌بالابرها و قفل مرکزی |
| ۱۳ | MINI | 10A | استپر موتور / شیر کنترل هوای دور آرام (IACV)، تهویه و رله فن خنک‌کننده |
| ۱۵ | MINI | 15A | موتور بخاری و فن تهویه مطبوع |
| ۱۶ | MINI | 15A | مدار مکمل بخاری و سیستم A/C |
| ۱۷ | MINI | 15A | فندک و خروجی برق ۱۲ ولت داخل کابین |
| ۱۸ | MINI | 20A | چراغ‌شورهای جلو (در نسخه‌های تجهیزشده) |
| ۱۹ | MINI | 10A | گرم‌کن آینه‌های جانبی |
| ۲۰ | MINI | 10A | سیگنال استارت به ECU و چراغ‌های روز (DRL) |
| ۲۱ | MINI | 10A | مدیریت موتور (ECU) و سیستم ایموبلایزر |
| ۲۲ | MINI | 15A | رله پمپ بنزین و مدار سوخت‌رسانی |
| ۲۳ | MINI | 15A | مدیریت موتور دیزلی (ZD30) — در بنزینی استفاده نمی‌شود |
| ۲۴ | MINI | 10A | کیسه هوا (Airbag / SRS) |
| ۲۵ | MINI | 10A | تغذیه اصلی کامپیوتر موتور (ECU) |
| ۲۶ | MINI | 20A | موتور برف‌پاک‌کن و پمپ شیشه‌شور جلو |
| ۲۷ | MINI | 10A | بوق، تنظیم ارتفاع چراغ، چراغ کوچک سمت چپ، چراغ پلاک چپ و نور پس‌زمینه کلیدها |
| ۲۸ | MINI | 10A | چراغ کوچک سمت راست و چراغ پلاک سمت راست |
رله‌های جعبه فیوز داخل کابین
رله‌ها سوئیچ‌های الکترومغناطیسی هستند که جریان‌های بالا را کنترل می‌کنند. خرابی رله می‌تواند دقیقاً نشانه‌ای مانند سوختن فیوز داشته باشد:
| کد رله | وظیفه و مدار مرتبط |
|---|---|
| R1 | رله اصلی سوئیچ / احتراق ۱ (IGN 1) |
| R2 | رله مدار کمکی تجهیزات (ACC) |
| R3 | رله اصلی سوئیچ / احتراق ۲ (IGN 2) |
| R4 | رله قدرت شیشه‌بالابرهای برقی |
| R5 | فیوز حرارتی / رله محافظ قفل مرکزی |
جدول فیوزهای محفظه موتور نیسان پیکاپ
نقشه و جایگاه فیوزهای اصلی داخل کاپوت نیسان پیکاپ
در محفظه موتور علاوه بر فیوزهای کوچک، از فیوزهای فشاری و کالسکه‌ای (FLM و FMX/JCase) با آمپراژ بالا استفاده شده است:
| کد فیوز | نوع فیوز | شدت جریان | مدار الکتریکی مرتبط |
|---|---|---|---|
| FA | FLM | 80A | فیوز اصلی توزیع برق عمومی باتری |
| FB | FLM | 60A | شمع‌های گرم‌کن (مخصوص مدل‌های دیزلی) |
| FC | FMX / JCase | 40A | تغذیه اصلی قفل مرکزی و شیشه‌بالابرهای برقی |
| FD | FMX / JCase | 30A | موتور فن خنک‌کننده رادیاتور |
| FF | FMX / JCase | 40A | مغزی سوئیچ و سیستم احتراق اصلی |
| FG | FMX / JCase | 30A | پمپ و سیستم ترمز ضدقفل (ABS) |
| FH | FMX / JCase | 30A | واحد کنترلی سیستم ABS |
| BE | FMX / JCase | 30A | کلید ترکیبی زیر غربیلک فرمان و چراغ‌های روز |
| F31 | MINI | 10A | دينام و سیستم شارژ باتری |
| F32 | MINI | 10A | بوق‌ها و سیستم‌های هشدار صوتی |
| F33 | MINI | 10A | ایموبلایزر و ECU موتور بنزینی (KA24DE) |
| F35 / F36 | MINI | 10A / 20A | سیستم مدیریت موتور دیزلی (در نسخه بنزینی خالی است) |
| F37 | MINI | 15A | چراغ‌های جلو (نور بالا و پایین سمت چپ) و مه‌شکن |
| F38 | MINI | 15A | چراغ‌های جلو (نور بالا و پایین سمت راست) |
| F39 | MINI | 10A | حافظه ضبط و سیستم صوتی |
| F40 | MINI | 15A | چراغ‌های مه‌شکن جلو |
جدول عیب‌یابی سریع فیوزهای پرکاربرد نیسان پیکاپ
برای دسترسی سریع در هنگام بروز مشکل، از جدول خلاصه زیر استفاده کنید:
| مشکل یا تجهیز معیوب | شماره / کد فیوز | محل قرارگیری | آمپر |
|---|---|---|---|
| فندک / شارژر دیواری | فیوز ۱۷ | داخل کابین | ۱۵A |
| برف‌پاک‌کن و شیشه‌شور | فیوز ۲۶ | داخل کابین | ۲۰A |
| پمپ بنزین (روشن نشدن خودرو) | فیوز ۲۲ | داخل کابین | ۱۵A |
| سیستم صوتی / ضبط | فیوز ۷ و F39 | کابین / محفظه موتور | ۱۰A |
| فن خنک‌کننده رادیاتور | فیوز FD | محفظه موتور | ۳۰A |
| چراغ‌های جلو (سو بالا / پایین) | F37 و F38 | محفظه موتور | ۱۵A |

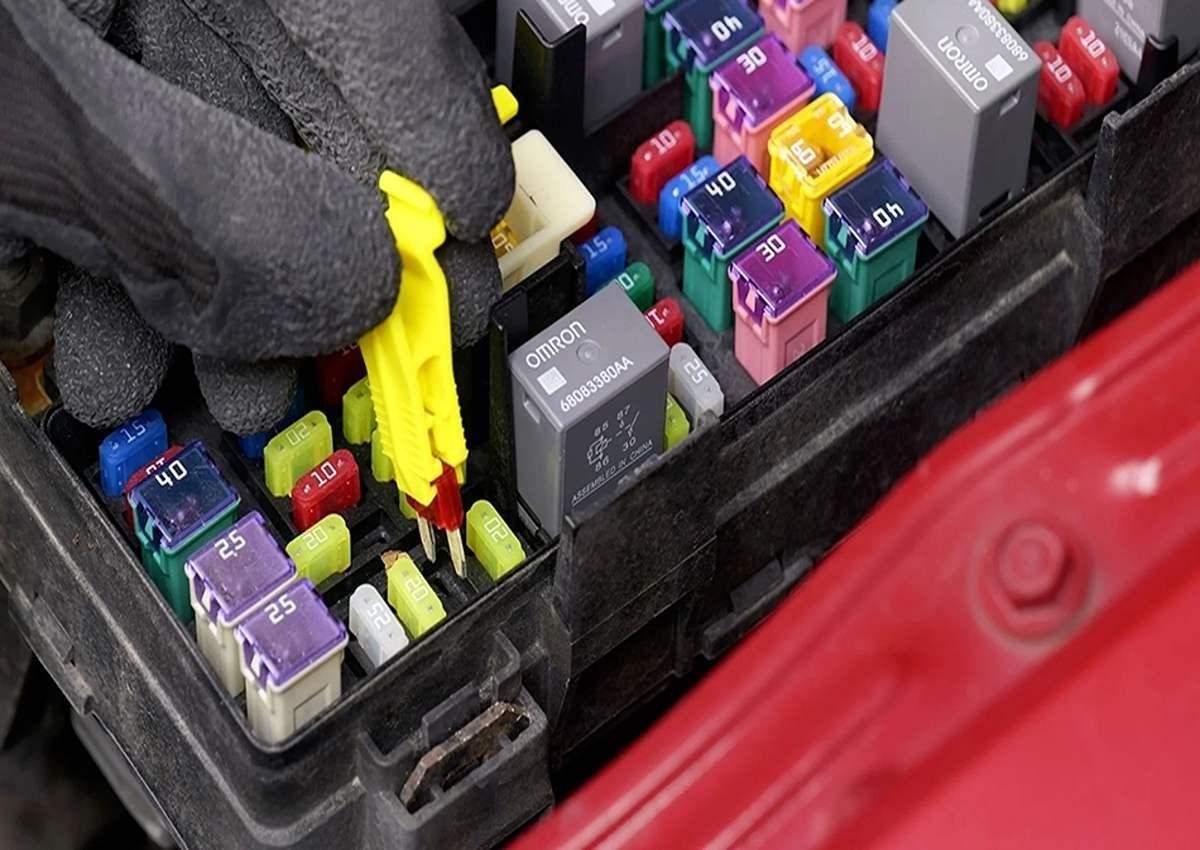

چگونه فیوز سوخته نیسان پیکاپ را تشخیص دهیم؟
برای بررسی و عیب‌یابی فیوزها، مراحل زیر را طی کنید:
- بررسی چشمی: فیوز را با انبرک مخصوص خارج کنید. در فیوزهای شفاف، نوار فلزی U شکل مشخص است. اگر این نوار قطع شده باشد یا اثر سیاهی و ذوب‌شدگی روی بدنه دیده شود، فیوز سوخته است.
- تست با مولتی‌متر (بیزر): مولتی‌متر را روی حالت تست پیوستگی (تست بوق) قرار دهید. پروب‌ها را به دو پایه فیوز متصل کنید. شنیده شدن صدای بوق به معنای سلامت فیوز و عدم شنیده شدن آن نشان‌دهنده قطع بودن فیوز است.
مراحل تعویض ایمن فیوز در نیسان پیکاپ
- خودرو را در محلی تخت متوقف کرده، ترمز دستی را بکشید و سوئیچ را کاملاً خارج کنید.
- درپوش جعبه فیوز را باز کرده و با توجه به نقشه، فیوز مورد نظر را بیابید.
- با استفاده از گیره پلاستیکی موجود در جعبه فیوز، فیوز معیوب را به‌آرامی بیرون بکشید.
- فیوز جدید را با آمپراژ کاملاً یکسان جایگزین کنید.
- سوئیچ را چرخانده و عملکرد قطعه را تست کنید.
هشدار بسیار مهم: هرگز از فیوز با آمپراژ بالاتر استفاده نکنید! برای مثال جایگزین کردن فیوز ۱۰ آمپر با ۱۵ آمپر باعث می‌شود سیم‌کشی خودرو پیش از سوختن فیوز داغ شده و خطر آتش‌سوزی شدید ایجاد شود. همچنین استفاده از سیم به جای فیوز اکیداً ممنوع است.
علت سوختن مکرر یک فیوز چیست؟
اگر پس از تعویض، فیوز جدید بلافاصله یا پس از مدت کوتاهی دوباره بسوزد، نشان‌دهنده یک مشکل اساسی در مدار است. اصلی‌ترین دلایل این اتفاق عبارت‌اند از:
- اتصال کوتاه در سیم‌کشی به دلیل ساییدگی روکش سیم‌ها و اتصال به بدنه فلزی.
- خرابی و گیرپاژ قطعات مصرف‌کننده (مانند موتور برف‌پاک‌کن یا پمپ بنزین معیوب که جریان اضافی می‌کشند).
- نفوذ آب و رطوبت به داخل سوکت‌ها و پایه فیوزها.
- نصب تجهیزات برقی غیراستاندارد مانند سیستم صوتی یا چراغ‌های هدلایت قوی روی سیم‌کشی فابریک.
سؤالات متداول (FAQ)
۱. فیوز فندک نیسان پیکاپ کدام است؟
فیوز شماره ۱۷ در جعبه فیوز داخل کابین با ظرفیت ۱۵ آمپر مربوط به فندک و پریز برق ۱۲ ولت است.
۲. فیوز برف‌پاک‌کن نیسان پیکاپ کجاست؟
فیوز شماره ۲۶ در داخل کابین با ظرفیت ۲۰ آمپر، مدار برف‌پاک‌کن و شیشه‌شور جلو را تغذیه می‌کند.
۳. چرا پمپ بنزین پیکاپ کار نمی‌کند؟
ابتدا فیوز شماره ۲۲ (۱۵ آمپر) داخل کابین را بررسی کنید. در صورت سالم بودن فیوز، باید رله پمپ بنزین و مغزی پمپ بنزین تست شوند.
۴. آیا فیوز نیسان پیکاپ بنزینی و دیزلی متفاوت است؟
بله، در نسخه دیزلی (ZD30) فیوزهایی مانند شمع گرم‌کن (FB در محفظه موتور) و فیوزهای F35 و F36 فعال هستند که در نسخه بنزینی (KA24DE) وجود ندارند یا رزرو هستند.
خرید لوازم یدکی و قطعات برقی اصلی نیسان پیکاپ
در صورتی که پس از عیب‌یابی مشخص شد قطعاتی نظیر رله‌ها، کلید شیشه‌بالابر، مغزی سوئیچ، پمپ بنزین یا سایر قطعات برقی دچار آسیب شده‌اند، حتماً از قطعات اورجینال استفاده کنید. برای مشاهده و خرید قطعات اصلی می‌توانید به بخش قطعات برقی و موتوری نیسان پیکاپ مراجعه نمایید.
همچنین برای دسترسی به سایر قطعات جلوبندی، بدنه و مصرفی، بخش تمام لوازم یدکی نیسان پیکاپ در دسترس شماست.
جمع‌بندی
شناخت جعبه فیوز نیسان پیکاپ D22 و نحوه عملکرد آن به شما کمک می‌کند در موقعیت‌های اضطراری، مشکلات برقی خودرو را به‌سرعت عیب‌یابی و برطرف کنید. همیشه یک مجموعه فیوز یدکی MINI و JCase با آمپرهای مختلف در خودرو همراه داشته باشید و در صورت سوختن مکرر فیوزها، جهت رفع اتصال کوتاه به متخصص برق خودرو مراجعه فرمایید.
