راهنمای جعبه فیوز نیسان قشقایی؛ مدل ۲۰۰۹ و ۲۰۱۲

راهنمای جعبه فیوز نیسان قشقایی؛ مدل ۲۰۰۹ و ۲۰۱۲

جعبه فیوز نیسان قشقایی یکی از بخش‌های مهم سیستم برق این خودرو است که وظیفه محافظت از مدارها و تجهیزات الکتریکی را بر عهده دارد. اگر یکی از تجهیزات برقی خودرو مانند چراغ‌ها، برف‌پاک‌کن، سیستم صوتی، فندک یا برخی بخش‌های مدیریت موتور از کار بیفتد، یکی از اولین مواردی که باید بررسی شود فیوز مربوط به آن مدار است.

در این راهنما، محل قرارگیری جعبه فیوز و اطلاعات مربوط به فیوزهای نیسان قشقایی مدل ۲۰۰۹ و ۲۰۱۲ را بررسی می‌کنیم. هر دو مدل مورد بررسی از نسل اول قشقایی با کد J10 هستند و دارای سه جعبه فیوز اصلی هستند؛ یک جعبه در داخل کابین و دو جعبه در محفظه موتور.

نیسان قشقایی چند جعبه فیوز دارد؟

در نیسان قشقایی نسل اول J10 سه جعبه فیوز اصلی وجود دارد. محل این جعبه‌ها به این صورت است:

• جعبه فیوز داخل کابین: در قسمت پایین داشبورد و سمت راننده، پشت یک درپوش قرار دارد.

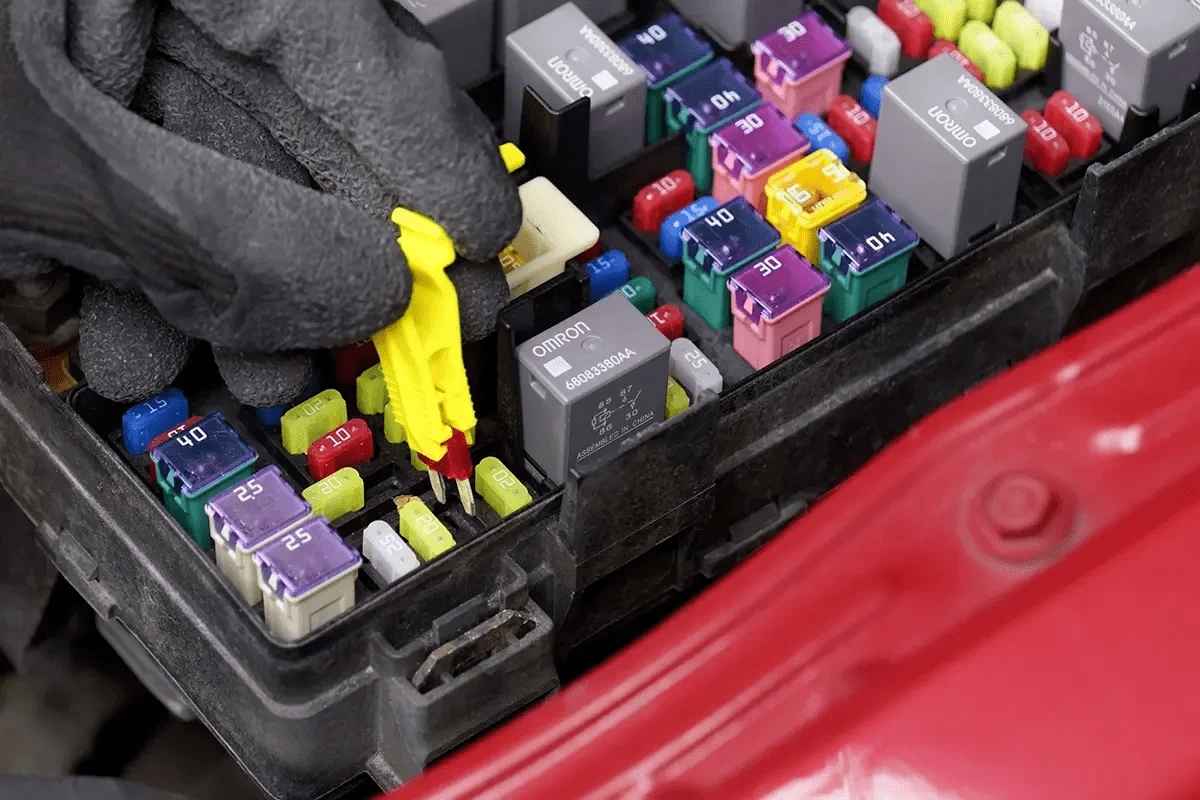

• جعبه فیوز محفظه موتور شماره ۱: در محفظه موتور و در نزدیکی باتری قرار دارد.
• جعبه فیوز محفظه موتور شماره ۲: در محفظه موتور و در کنار جعبه فیوز دیگر قرار گرفته و بخشی از مدارهای روشنایی، برف‌پاک‌کن، تهویه و مدیریت موتور را کنترل می‌کند.

بنابراین اگر برای پیدا کردن فیوز نیسان قشقایی در خودرو خود به دنبال محل جعبه فیوز هستید، باید ابتدا مشخص کنید فیوز موردنظر مربوط به سیستم‌های داخل کابین است یا یکی از مدارهای اصلی محفظه موتور.

جعبه فیوز نیسان قشقایی مدل ۲۰۰۹

قشقایی مدل ۲۰۰۹ از نسل اول J10 است و سه جعبه فیوز اصلی دارد. یک جعبه در داخل کابین و دو جعبه دیگر در محفظه موتور قرار گرفته‌اند. اطلاعات موجود برای این مدل، سه مجموعه مجزا شامل جعبه فیوز داخل کابین، جعبه محفظه موتور شماره ۱ و جعبه محفظه موتور شماره ۲ را نشان می‌دهد.

جعبه فیوز داخل کابین قشقایی ۲۰۰۹ کجاست؟

جعبه فیوز داخل کابین قشقایی در قسمت پایین داشبورد و سمت راننده قرار دارد و برای دسترسی به آن باید درپوش مربوط به جعبه فیوز را باز کنید. این قسمت شامل فیوزهایی مربوط به تجهیزات داخلی خودرو، سیستم صوتی، پریز ۱۲ ولت، سیستم تهویه و برخی واحدهای کنترلی است.

جعبه فیوز محفظه موتور شماره ۱ قشقایی ۲۰۰۹

جداول و تصاویر ما در این مقاله سایت startmycar است.

دومین مجموعه فیوز در محفظه موتور قرار دارد و شامل فیوزها و رله‌های مربوط به سیستم‌هایی مانند پمپ خنک‌کننده موتور، سیستم چهارچرخ محرک، دینام، بوق، ABS، فرمان برقی و فن خنک‌کننده موتور است.

جعبه فیوز محفظه موتور شماره ۲ قشقایی ۲۰۰۹

جداول و تصاویر ما در این مقاله سایت startmycar است.

سومین جعبه فیوز نیز در محفظه موتور قرار دارد و مدارهایی مانند چراغ‌های جلو، چراغ مه‌شکن، برف‌پاک‌کن، چراغ‌های عقب، سیستم تهویه، دنده و مدیریت موتور را دربر می‌گیرد.

جعبه فیوز نیسان قشقایی مدل ۲۰۱۲

نیسان قشقایی مدل ۲۰۱۲ نیز از نسل اول J10 است و دارای سه جعبه فیوز اصلی است. این سه جعبه شامل یک جعبه داخل کابین و دو جعبه در محفظه موتور هستند.

اطلاعات فیوزهای مدل ۲۰۱۲ در منبع بررسی‌شده از نظر شماره فیوز، آمپراژ و کاربرد با اطلاعات ارائه‌شده برای مدل ۲۰۰۹ یکسان است؛ بنابراین در هنگام بررسی خودرو، علاوه بر سال ساخت، بهتر است دیاگرام درج‌شده روی درپوش جعبه فیوز خودرو نیز کنترل شود.

جعبه فیوز داخل کابین قشقایی ۲۰۱۲ کجاست؟

جداول و تصاویر ما در این مقاله سایت startmycar است.

جعبه فیوز داخل کابین در قسمت پایین داشبورد و سمت راننده قرار گرفته است. این جعبه شامل مدارهای مربوط به تجهیزات داخلی، سیستم صوتی، پریز برق ۱۲ ولت، سیستم تهویه و برخی واحدهای الکتریکی خودرو است.

جعبه فیوز محفظه موتور شماره ۱ قشقایی ۲۰۱۲

جداول و تصاویر ما در این مقاله سایت startmycar است.

این جعبه در محفظه موتور قرار دارد و فیوزها و رله‌هایی برای سیستم‌هایی مانند پمپ خنک‌کننده موتور، سیستم چهارچرخ محرک، دینام، بوق، ABS، سیستم فرمان برقی و فن خنک‌کننده موتور در آن قرار گرفته‌اند.

جعبه فیوز محفظه موتور شماره ۲ قشقایی ۲۰۱۲

جداول و تصاویر ما در این مقاله سایت startmycar است.

این جعبه نیز در محفظه موتور قرار گرفته و بخشی از فیوزهای مربوط به چراغ‌های جلو، چراغ مه‌شکن، برف‌پاک‌کن، چراغ‌های عقب، سیستم تهویه، گیربکس و مدیریت موتور را در خود جای داده است.

جدول فیوزهای داخل کابین نیسان قشقایی

فیوزهای داخل کابین قشقایی با شماره‌های مختلف مشخص شده‌اند. جدول زیر اطلاعات فیوزهای ارائه‌شده برای مدل‌های ۲۰۰۹ و ۲۰۱۲ را نشان می‌دهد.

جدول فیوزهای جعبه شماره ۱ محفظه موتور قشقایی

جدول فیوزهای جعبه شماره ۲ محفظه موتور قشقایی

آیا جعبه فیوز قشقایی ۲۰۰۹ و ۲۰۱۲ با هم تفاوت دارد؟

قشقایی مدل‌های ۲۰۰۹ و ۲۰۱۲ هر دو متعلق به نسل اول J10 هستند و اطلاعات بررسی‌شده برای این دو مدل، ساختار یکسانی را برای سه جعبه فیوز نشان می‌دهد. شماره‌گذاری و کاربرد فیوزهای اصلی نیز در اطلاعات موجود یکسان است.

با این حال، برای تعویض هر فیوز باید حتماً دیاگرام روی درپوش جعبه فیوز همان خودرو را نیز بررسی کنید؛ زیرا ممکن است بسته به تجهیزات، تیپ یا بازار عرضه خودرو، برخی مدارها متفاوت باشند.

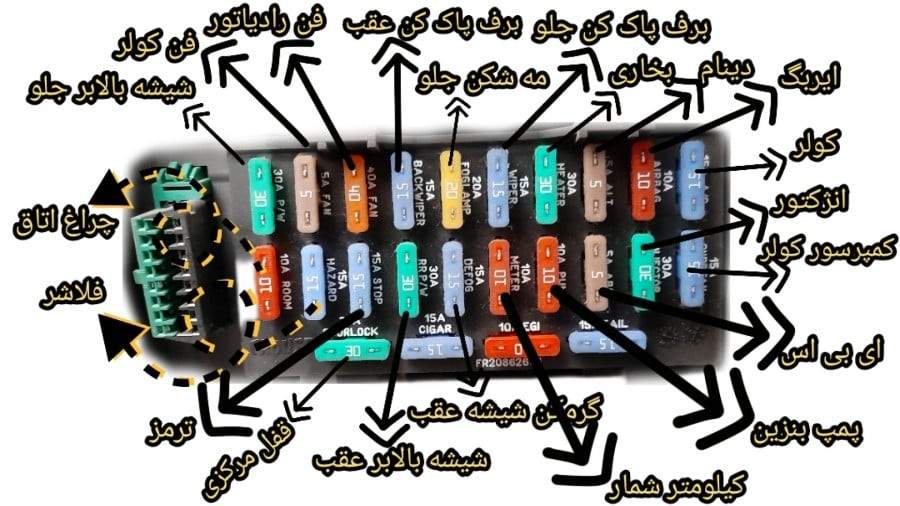

چگونه فیوز سوخته نیسان قشقایی را تشخیص دهیم؟

اگر یکی از تجهیزات برقی قشقایی از کار افتاده است، ابتدا خودرو را خاموش کرده و سوئیچ را در وضعیت OFF قرار دهید. سپس با توجه به نقشه روی درپوش جعبه فیوز، شماره فیوز مربوط به مدار موردنظر را پیدا کنید.

پس از خارج کردن فیوز، قسمت فلزی داخل آن را بررسی کنید. اگر سیم داخلی فیوز قطع شده یا آثار سوختگی روی آن مشاهده شود، احتمال سوختن فیوز وجود دارد. در این شرایط باید فیوز معیوب با فیوزی با همان آمپراژ جایگزین شود.

روش صحیح تعویض فیوز قشقایی

برای تعویض فیوز، ابتدا خودرو و تجهیزات برقی را خاموش کنید. سپس درپوش جعبه فیوز را باز کرده و فیوز موردنظر را با فیوزکش خارج کنید. فیوز جدید باید دقیقاً دارای آمپراژ مشخص‌شده برای همان مدار باشد.

هرگز برای رفع مشکل از فیوزی با آمپراژ بالاتر استفاده نکنید. استفاده از فیوز نامناسب می‌تواند باعث آسیب به سیم‌کشی و تجهیزات الکتریکی خودرو شود. در صورتی که فیوز جدید نیز بلافاصله بسوزد، بهتر است به جای تعویض مکرر فیوز، علت ایجاد مشکل در مدار توسط متخصص برق خودرو بررسی شود.

فیوز فندک و پریز برق قشقایی کدام است؟

در اطلاعات مربوط به جعبه فیوز داخل کابین، فیوز شماره ۱۹ با ظرفیت ۱۵ آمپر برای فندک و پریز شارژ مشخص شده است. بنابراین اگر فندک یا پریز مربوطه کار نمی‌کند، بررسی این فیوز یکی از موارد اولیه‌ای است که می‌توان انجام داد.

فیوز چراغ‌های قشقایی کدام است؟

فیوزهای مربوط به چراغ‌های جلو در جعبه فیوز شماره ۲ محفظه موتور قرار دارند. فیوزهای شماره ۴۵ و ۴۶ برای نور پایین چراغ‌های جلو و فیوزهای ۴۷ و ۴۸ برای نور بالای چراغ‌های جلو مشخص شده‌اند. فیوز شماره ۴۹ نیز مربوط به چراغ‌های عقب است.

فیوز برف پاک کن قشقایی کدام است؟

فیوز شماره ۴۴ با ظرفیت ۳۰ آمپر در جعبه فیوز شماره ۲ محفظه موتور برای سیستم برف‌پاک‌کن شیشه جلو مشخص شده است. اگر برف‌پاک‌کن خودرو از کار افتاده است، علاوه بر فیوز باید موتور برف‌پاک‌کن، سیم‌کشی و سایر اجزای مدار نیز بررسی شوند.

نکات مهم هنگام تعویض فیوز نیسان قشقایی

• قبل از تعویض فیوز، خودرو و تجهیزات برقی را خاموش کنید.
• فیوز جدید باید دقیقاً همان آمپراژ فیوز اصلی را داشته باشد.
• برای پیدا کردن فیوز، از نقشه روی درپوش جعبه فیوز استفاده کنید.
• اگر فیوز جدید دوباره می‌سوزد، علت خرابی مدار باید بررسی شود.
• از قرار دادن سیم یا قطعات فلزی به جای فیوز خودداری کنید.
• در صورت وجود مشکل پیچیده در سیستم برق، خودرو را به متخصص برق خودرو بسپارید.

راهنمای جعبه فیوز قشقایی؛ کدام جعبه را بررسی کنیم؟

اگر مشکل مربوط به تجهیزات داخل کابین، سیستم صوتی یا پریز برق است، ابتدا جعبه فیوز داخل کابین را بررسی کنید. برای مشکلات مربوط به چراغ‌ها، برف‌پاک‌کن، چراغ مه‌شکن و بخشی از مدارهای موتور، بررسی دو جعبه فیوز موجود در محفظه موتور ضروری است.

اگر در کنار بررسی سیستم برق خودرو به دنبال قطعات و لوازم یدکی نیسان قشقایی هستید، می‌توانید از بخش مربوط به قشقایی در فروشگاه یدکی دارم دیدن کنید.

سوالات متداول درباره جعبه فیوز نیسان قشقایی

نیسان قشقایی چند جعبه فیوز دارد؟

قشقایی نسل اول J10 دارای سه جعبه فیوز اصلی است؛ یک جعبه در داخل کابین و دو جعبه در محفظه موتور.

جعبه فیوز داخل کابین قشقایی کجاست؟

جعبه فیوز داخل کابین در قسمت پایین داشبورد و سمت راننده، پشت درپوش جعبه فیوز قرار دارد.

جعبه فیوزهای محفظه موتور قشقایی کجا هستند؟

دو جعبه فیوز دیگر در محفظه موتور قرار دارند و شامل فیوزها و رله‌های مربوط به مدارهای اصلی خودرو هستند.

آیا جعبه فیوز قشقایی ۲۰۰۹ و ۲۰۱۲ یکسان است؟

هر دو مدل از نسل اول J10 هستند و اطلاعات بررسی‌شده برای این دو سال، سه جعبه فیوز و شماره‌گذاری یکسانی را نشان می‌دهد. با این حال، هنگام تعویض فیوز باید دیاگرام روی درپوش همان خودرو نیز بررسی شود.

اگر فیوز جدید قشقایی دوباره بسوزد چه کار کنیم؟

سوختن مجدد فیوز می‌تواند نشانه وجود مشکل در مدار، اتصال کوتاه یا ایراد در یکی از تجهیزات برقی باشد. در این شرایط از نصب فیوز با آمپراژ بالاتر خودداری کنید و سیستم برق خودرو را توسط متخصص بررسی کنید.

جمع‌بندی

جعبه فیوز نیسان قشقایی نقش مهمی در محافظت از مدارهای الکتریکی خودرو دارد. قشقایی‌های نسل اول مدل ۲۰۰۹ و ۲۰۱۲ دارای سه جعبه فیوز اصلی هستند؛ یک جعبه در داخل کابین و دو جعبه در محفظه موتور. با استفاده از جدول‌های این راهنما می‌توان محل و کاربرد بسیاری از فیوزهای مهم مانند فیوز فندک، چراغ‌ها، برف‌پاک‌کن، ABS، سیستم تهویه و مدیریت موتور را پیدا کرد.

در هنگام تعویض فیوز همیشه از فیوزی با همان آمپراژ استفاده کنید و اگر فیوز جدید دوباره می‌سوزد، به جای تعویض مکرر آن، علت اصلی مشکل را بررسی کنید.
